Mạch Dao Động Đa Hài

Dao động đa hài là những dạng dao động không sine hoặc các dạng sine bị méo biên độ và do vậy khi phân hoạch bằng Chuỗi Fourier thì nó tạo ra vô số các Dao động có Tần số bằng bội số n của Tần số của Dao động đang xét đến... các Tần số nf (n là nguyên dương và có giá trị từ 1 đến vô cùng) với n > 2 được gọi là các Sóng hài của Tần số f của Dao động đang xét.

Đặc biệt, các Dao đông Đa hài khi đi qua các Mạch điện có tính Cảm kháng (qua các mạch điện có các Cuộn dây hoặc các Khung Cộng hưởng) hoặc có tính Dung kháng (qua Tụ điện) thì nó mới có sự phân tách thành nhiều Tần số bằng bội số của Tần số đang xét một cách rất rõ rệt.

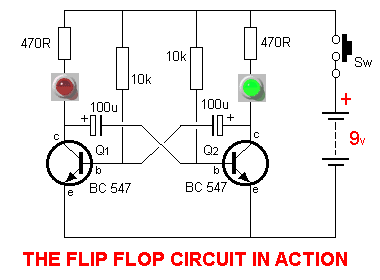

Hình 2: Nếu T1, T2 cùng loại, Rc1 = Rc2 = 470 ohm, Rb1 = Rb2 = 150k, các tụ điện đều bằng C = 100UF thì xung ra tại các cực C1, C2 của Q1 và Q2 là đối xứng. độ rộng xung là T xấp xỉ 0,7 RC, chu kỳ xung là 2T nên Tần số dao động là f = 1/2T.

Có thể tính toán như dưới đây:

f=1/T = 1/(ln2*2RC) xấp xỉ 0.721/(RC)

Chú ý: Trên thực tế, khi điện áp cung cấp thay đổi thì Tần số dao động cũng bị thay đổi theo sao cho nếu điện áp càng tăng thì Tần số càng tăng và ngược lại nếu điện áp giảm thì tần số dao động cũng giảm đi.

Giải thích nguyên lý hoạt động:

Khi cấp nguồn, giả sử đèn Q1 dẫn trước, áp Uc đèn Q1 giảm => thông qua C1 làm áp Ub đèn Q2 giảm => Q2 tắt => áp Uc đèn Q2 tăng => thông qua C2 làm áp Ub đèn Q1 tăng => xác lập trạng thái Q1 dẫn bão hoà và Q2 tắt.

Sau khoảng thời gian t, dòng nạp qua R3 vào tụ C1 khi điện áp này > 0,6V thì đèn Q2 dẫn => áp Uc đèn Q2 giảm => tiếp tục như vậy cho đến khi Q2 dẫn bão hoà và Q1 tắt, trạng thái lặp đi lặp lại và tạo thành dao động, chu kỳ dao động phụ thuộc vào C1, C2 và R2, R3.
